Substituição da Bateria do iPhone XS

INTRODUÇÃO

As baterias do iPhone XS degradam com o uso com o tempo, elas perdem a capacidade de manter uma carga completa. As baterias da Apple são classificadas para conter 80% de sua capacidade por até 500 ciclos de carga, que duram aproximadamente 18 a 24 meses para a maioria dos usuários. Quando a química da bateria está degradada, também pode fazer com que o iPhone funcione mais devagar. Use este guia para substituir a bateria e restaurar o iPhone ao desempenho total.

Se sua bateria estiver inchada, tome as devidas precauções .

Este guia o instrui a desconectar completamente a tela e remover o alto-falante inferior e o Taptic Engine para melhor acesso às tiras adesivas da bateria.

Para um desempenho ideal, depois de concluir este guia, calibre a bateria recém-instalada: Carregue-a em 100% e continue carregando por pelo menos mais duas horas. Em seguida, use o iPhone até desligar devido à bateria fraca. Por fim, carregue ininterruptamente para 100%.

DIFICULDADE MODERADA

TEMPO NECESSÁRIO 30 Á 120 MINUTOS

10 SESSÕES

42 PASSOS

Sessão 1 – Os Parafusos

  • Antes de começar, descarregue a bateria do iPhone abaixo de 25%. Uma bateria de íons de lítio carregada pode pegar fogo e / ou explodir se perfurada acidentalmente.
  • Desligue o seu iPhone antes de iniciar a desmontagem.
  • Remova os dois parafusos pentalobe de 6,9 mm de comprimento na borda inferior do iPhone.
  • A abertura do iPhone comprometerá seus selos à prova d’água. Tenha as vedações de reposição prontas antes de prosseguir após esta etapa ou tome cuidado para evitar a exposição a líquidos se você montar o iPhone sem substituí-las.

Sessão 2 – Procedimento de Abertura

  • O aquecimento da borda inferior do iPhone ajudará a amolecer o adesivo que prende a tela, facilitando a abertura.
  • Use um secador de cabelo ou prepare um iOpener e aplique-o na borda inferior do telefone por cerca de 90 segundos para suavizar o adesivo por baixo.

Sessão 3 – Uso de Ventosa

  • As próximas duas etapas demonstram o iSclack, uma ferramenta útil que recomendamos para quem faz reparos frequentes. Se você não estiver usando o iSclack, pule duas etapas para um método alternativo.
  • Se o medidor de profundidade de plástico estiver acoplado ao centro do iSclack, remova-o agora – não é necessário para telefones maiores como o iPhone XS.
  • Posicione as ventosas perto da borda inferior do iPhone uma na frente e outra na parte traseira.
  • Pressione as duas ventosas firmemente no lugar.
  • Se o monitor ou o vidro traseiro estiverem muito rachados, cobri-lo com uma camada de fita adesiva transparente pode ajudar as ventosas a aderir. O iSclack também inclui dois pedaços de fita para esse fim.
  • Segure o iPhone com segurança e feche a alça do iSclack para separar levemente a tela da parte traseira do telefone.
  • Não tente separar completamente a tela; basta uma pequena abertura ao longo da borda inferior.
  • Insira uma palheta de abertura na abertura abaixo da tela na borda inferior do iPhone.

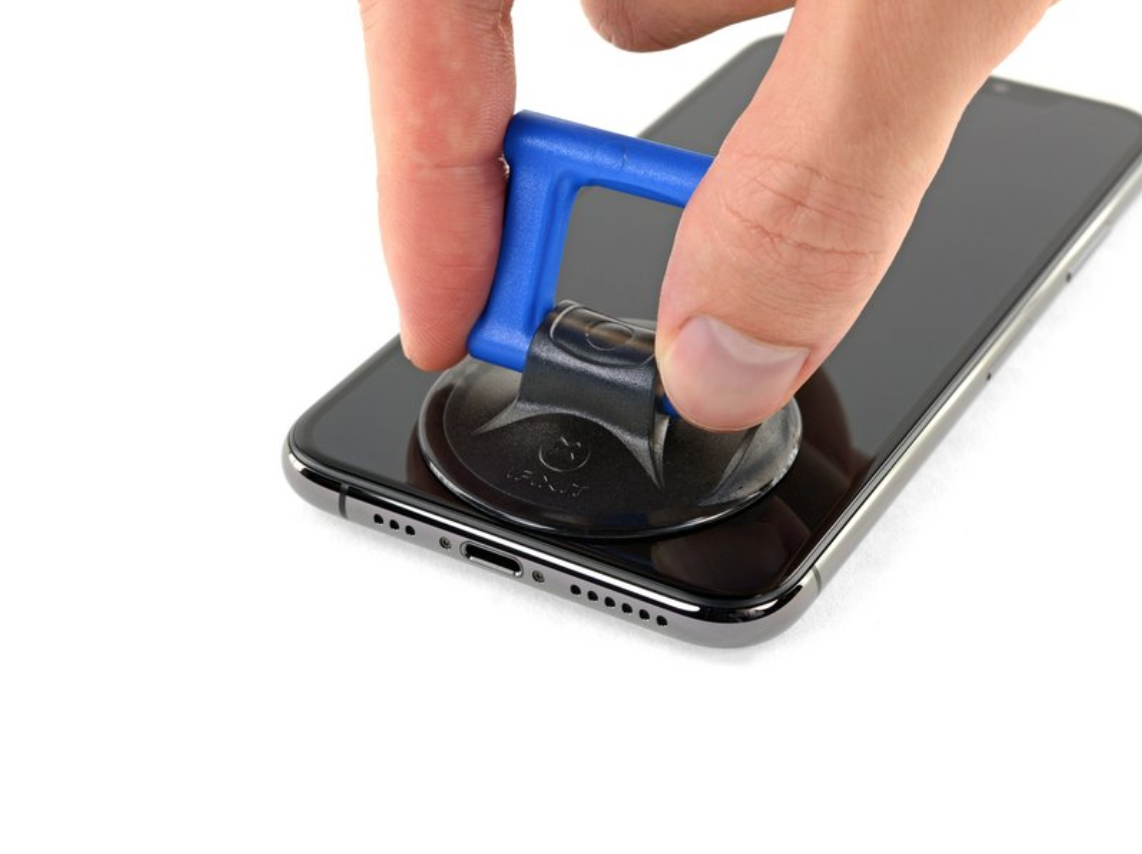

  • Se você estiver usando uma única alça de sucção, aplique-a na borda inferior do telefone, evitando a parte curva do vidro.
  • Se o seu monitor estiver muito quebrado, cobri-lo com uma camada de fita adesiva transparente pode permitir que a ventosa adira. Como alternativa, pode ser usada fita muito forte em vez da ventosa. Se tudo mais falhar, você pode colar a ventosa na tela quebrada.
  • Puxe a ventosa com pressão firme e constante para criar um pequeno espaço entre o painel frontal e a caixa traseira.
  • Insira uma palheta de abertura na folga.
  • O adesivo estanque que mantém a tela no lugar é muito forte; criar essa lacuna inicial requer uma quantidade significativa de força. Se estiver com dificuldades para abrir uma folga, aplique mais calor e balance suavemente a tela para cima e para baixo para enfraquecer o adesivo até criar uma folga suficiente para inserir sua ferramenta.
  • Deslize a palheta de abertura no canto inferior esquerdo e suba a borda esquerda do iPhone, cortando o adesivo que mantém a tela no lugar.
  • Não insira a palheta de abertura muito longe no iPhone ou poderá causar danos aos componentes internos.
  • A borda superior da tela é presa com cola e clipes.
  • Deslizar a palheta de abertura em torno do canto superior do visor, enquanto puxa ou balançando o visor para baixo na direcção da porta do relâmpago.
  • Os clipes serão quebrados se você usar muita força. Trabalhe com cuidado e seja paciente.
  • Mais uma vez, não insira a palheta mais do que alguns milímetros aproximadamente a largura do painel da tela – ou poderá danificar a matriz de sensores do painel frontal.
  • Deslize a palheta para o canto oposto e corte qualquer adesivo restante que prenda a tela.

Sessão 4 – Retire a Ventosa da Tela

  • Puxe o pequeno bocal na ventosa para removê-lo do painel frontal.
  • Se você usou um iSclack e ele ainda está afixado no iPhone, remova-o agora.

Sessão 5 – Abra o Iphone

  • Abra o iPhone girando a tela para cima, do lado esquerdo, como a contracapa de um livro.
  • Não tente separar completamente a tela ainda, pois vários cabos frágeis ainda a conectam à placa lógica do iPhone.
  • Incline a tela contra algo para mantê-la apoiada enquanto estiver trabalhando no telefone.
  • Durante a remontagem, coloque a tela na posição, alinhe os clipes ao longo da borda superior e pressione com cuidado a borda superior no lugar antes de encaixar o restante da tela. Se não encaixar com facilidade, verifique as condições dos clipes ao redor do perímetro da tela e verifique se eles não estão dobrados.

Sessão 6 – Conjunto do Display

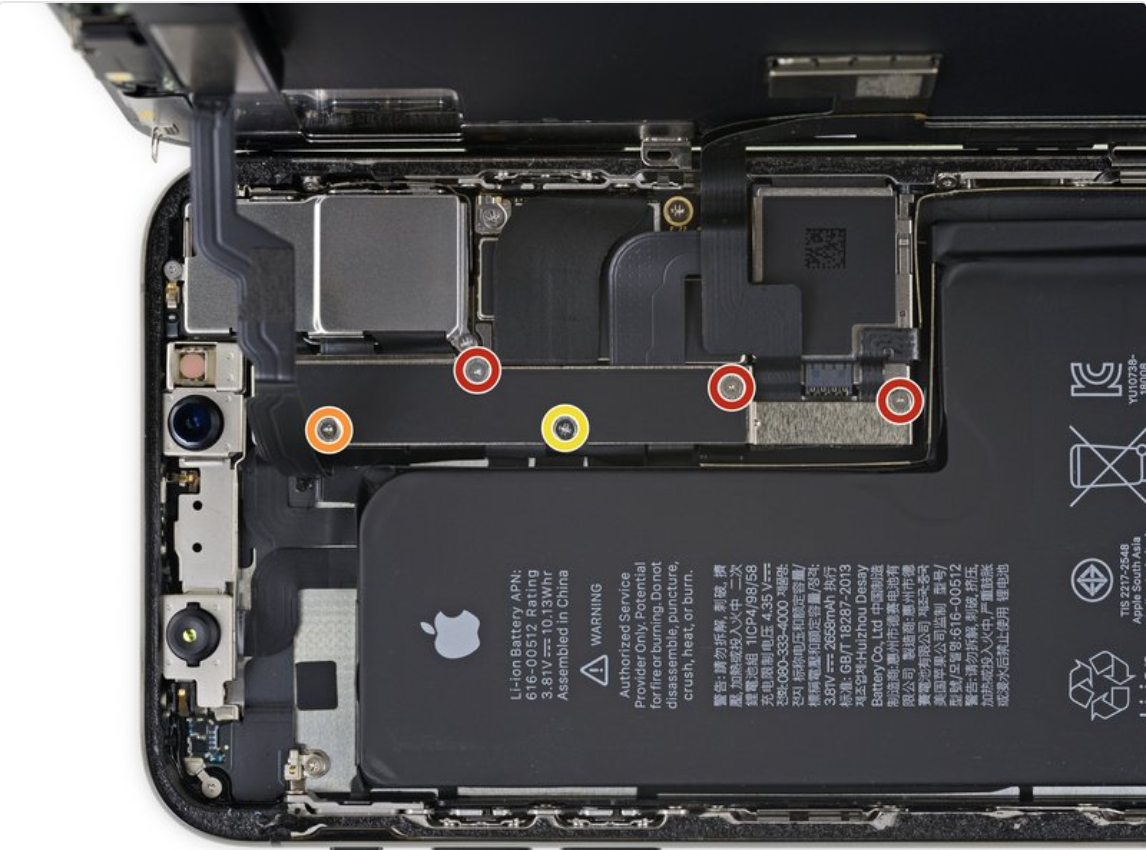

  • Remova os cinco parafusos que prendem o suporte do conector da placa lógica, dos seguintes comprimentos:
  • Três parafusos Y000 de 1,0 mm
  • Um parafuso Y000 de 1,3 mm
  • Um parafuso Phillips de 3,7 mm
  • Durante esse reparo, acompanhe cada parafuso e verifique se ele volta exatamente de onde veio para evitar danificar o iPhone.
  • Retire o suporte.
  • O suporte pode estar levemente aderido no lugar. Levante gentilmente, mas com firmeza, para separá-lo.
  • Durante a remontagem, este é um bom ponto para ligar o iPhone e testar todas as funções antes de selar a tela no lugar. Certifique-se de desligar o iPhone completamente antes de continuar trabalhando.
  • Use uma espátula ou uma unha limpa para retirar o conector da bateria do soquete na placa lógica.
  • Tente não danificar o selo de silicone preto ao redor desta e de outras conexões da placa. Esses selos oferecem proteção extra contra a entrada de água e poeira.
  • Dobre o conector levemente para longe da placa lógica para impedir que ela entre em contato acidentalmente com o soquete e forneça energia ao telefone durante o reparo.
  • Use uma espátula ou uma unha para levantar e desconectar o conector do conjunto do sensor do painel frontal.
  • Use uma espátula ou uma unha para desconectar o conector do cabo do painel OLED.
  • Para recolocar os conectores de impressão como este, alinhe cuidadosamente e pressione um lado até ouvir um clique, e repita no outro lado. Não pressione no meio. Se o conector estiver desalinhado, os pinos poderão dobrar, causando danos permanentes.
  • Use uma espátula ou unha para retirar o conector do cabo do digitalizador da tomada.
  • A localização recuada deste conector torna difícil reconectar. Não se apresse e alinhe-o com cuidado, depois pressione-o suavemente no lugar com a ponta dos dedos – primeiro um lado e depois o outro. Você deve sentir o clique no lugar.
  • Se alguma parte da tela não responder ao toque após o reparo, desconecte a bateria e recoloque esse conector, certificando-se de que ele se encaixe totalmente no lugar e de que não haja poeira ou outra obstrução no soquete.
  • O cabo flexível do conjunto do sensor do painel frontal está levemente aderido no lugar.
  • Levante cuidadosamente o cabo até que o adesivo se separe.
  • O cabo flexível do conjunto do sensor do painel frontal está levemente aderido no lugar.
  • Levante cuidadosamente o cabo até que o adesivo se separe.

Sessão 7 – Remover o Conjunto da Tela

  • Remova o conjunto da tela.
  • Durante a remontagem, faça uma pausa aqui se desejar substituir o adesivo à prova d’água ao redor das bordas da tela .

Sessão 8 – Auto Falantes Inferiores

  • Remova os cinco parafusos que prendem os dois suportes abaixo do Taptic Engine e do alto-falante principal:
  • Um parafuso Y000 de ponto triplo de 1,0 mm
  • Dois parafusos Phillips de 1,3 mm
  • Um parafuso Phillips de 1,7 mm
  • Um parafuso Phillips de 1,8 mm
  • Os suportes estão levemente aderidos no lugar.
  • Levante com cuidado para soltar e remover cada suporte, tomando cuidado para não dobrá-lo.
  • Se necessário, aplique um pouco de calor com um secador de cabelo ou pistola de calor para amolecer o adesivo. (Não é recomendável colocar um iOpener nos suportes, pois isso pode dobrar os contatos da mola na parte superior.)
  • Remova o parafuso Phillips de 1,9 mm que prende a tampa do conector do alto-falante.
  • Remova a tampa do conector do alto-falante.
  • Use a ponta de uma espátula para levantar e desconectar o conector do alto-falante.
  • Ao erguer o alto-falante, tome cuidado para não danificar o cabo flexível do alto-falante que você acabou de desconectar. Se necessário, dobre o cabo em direção à bateria para que o alto-falante tenha espaço para sair.
  • Insira um SPUDGER sob a borda superior do alto-falante, próximo à borda do estojo do iPhone.
  • Levante e levante levemente a borda superior do alto-falante.
  • Ao reinstalar o alto-falante, verifique a posição do cabo flexível e verifique se ele não fica preso embaixo do alto-falante.
  • Enquanto ergue o alto-falante, use uma pinça para retirar a tira plástica do para-choque da borda superior do alto-falante.
  • Se necessário, aplique um pouco de calor para amolecer o adesivo e facilitar a separação do adesivo.
  • Segure o alto-falante pelas bordas laterais e balance-o de um lado para o outro, separando o adesivo que o prende à borda inferior do iPhone.
  • Puxe o alto-falante para fora da borda inferior do iPhone até que a junta adesiva se separe.
  • Retire o alto-falante.
  • A junta adesiva do alto-falante não é reutilizável. Retire qualquer resíduo adesivo restante com uma pinça.
  • Para ajudar a proteger contra intrusão de água e poeira, substitua a junta adesiva durante a remontagem. Prepare a área limpando-a com um pouco de álcool isopropílico e um pano sem fiapos ou filtro de café para que a junta adira corretamente. Instale uma nova junta no alto-falante e instale o alto-falante.

Sessão 9 – Motor Taptic

  • Use um spudger para desconectar o cabo flexível do Taptic Engine, retirando-o do soquete.
  • Remova os dois parafusos Phillips de 1,9 mm que prendem o Taptic Engine.
  • Segure a tira plástica do para-choque e levante-a cuidadosamente sobre o conector do alto-falante.
  • Remova o conjunto Taptic Engine.

Sessão 10 – Bateria

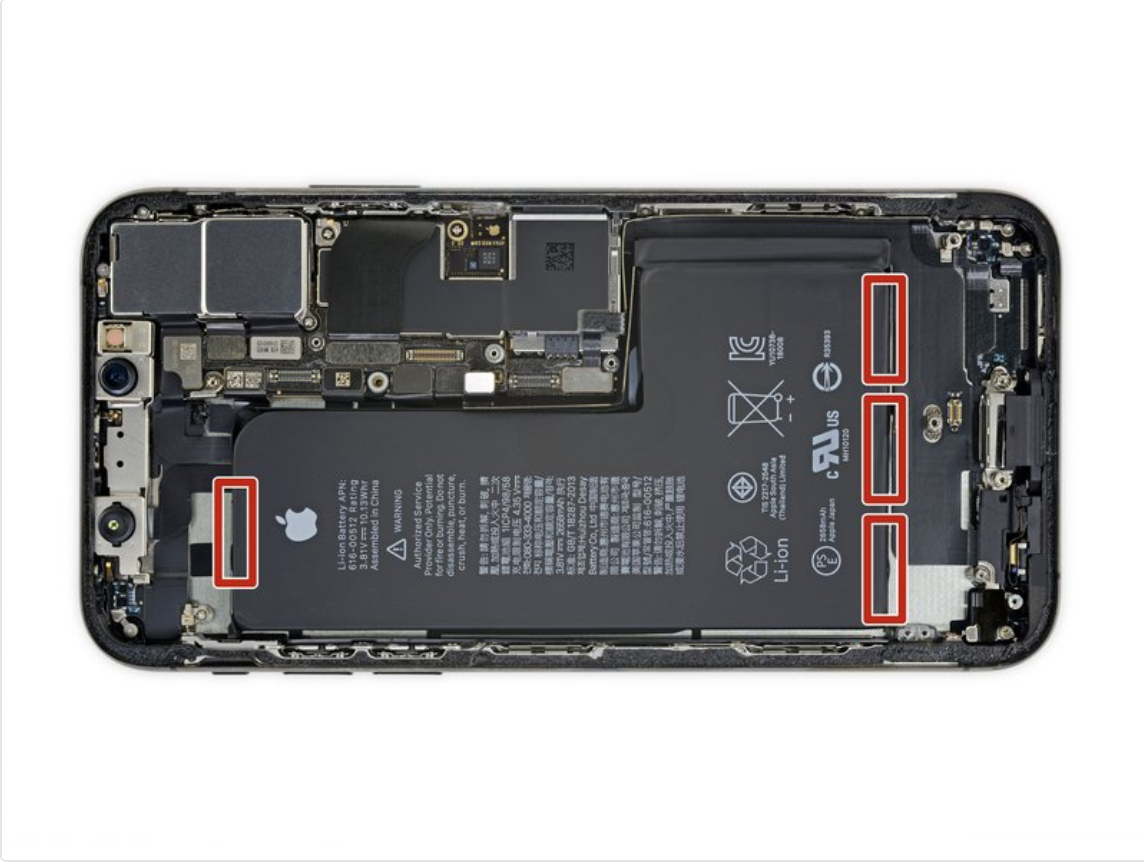

  • A bateria é presa à parte traseira por quatro pedaços de adesivo elástico – um sob a área superior da bateria e três sob a área inferior.
  • Cada pedaço de adesivo possui uma aba preta no final, levemente aderida à borda lateral da bateria.

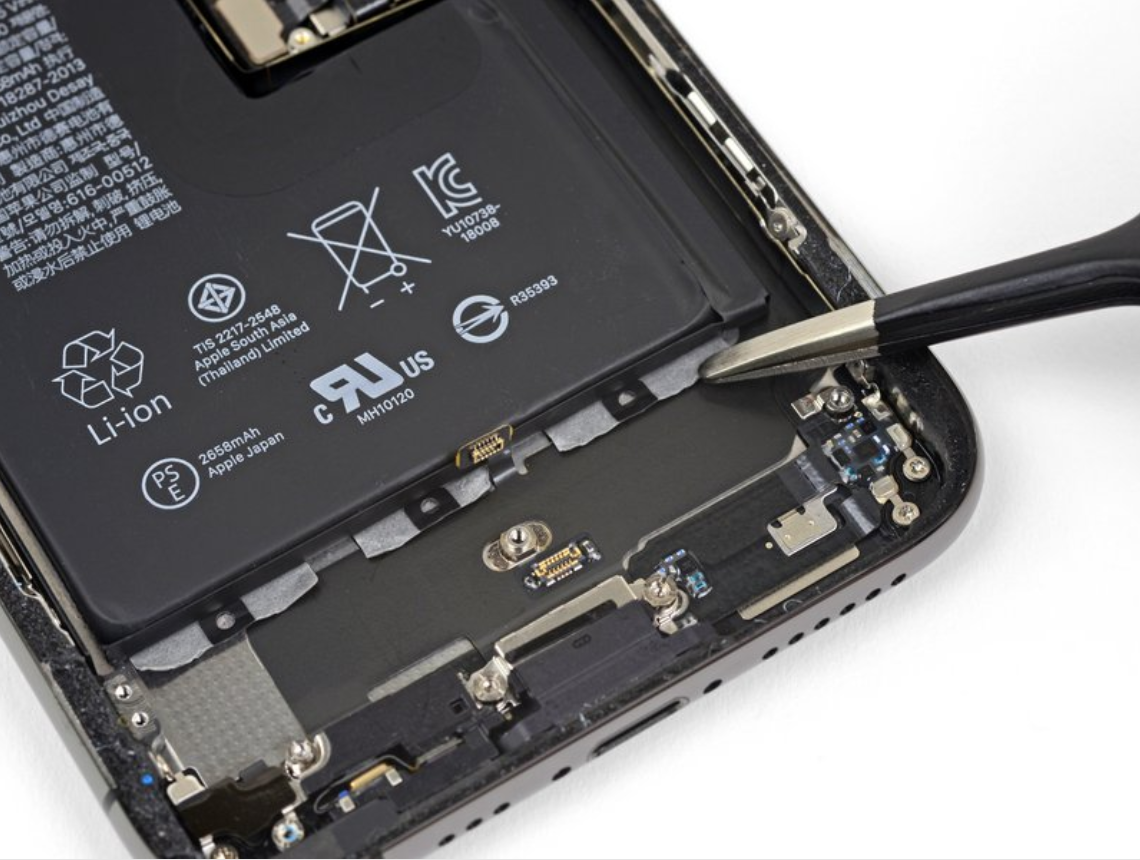

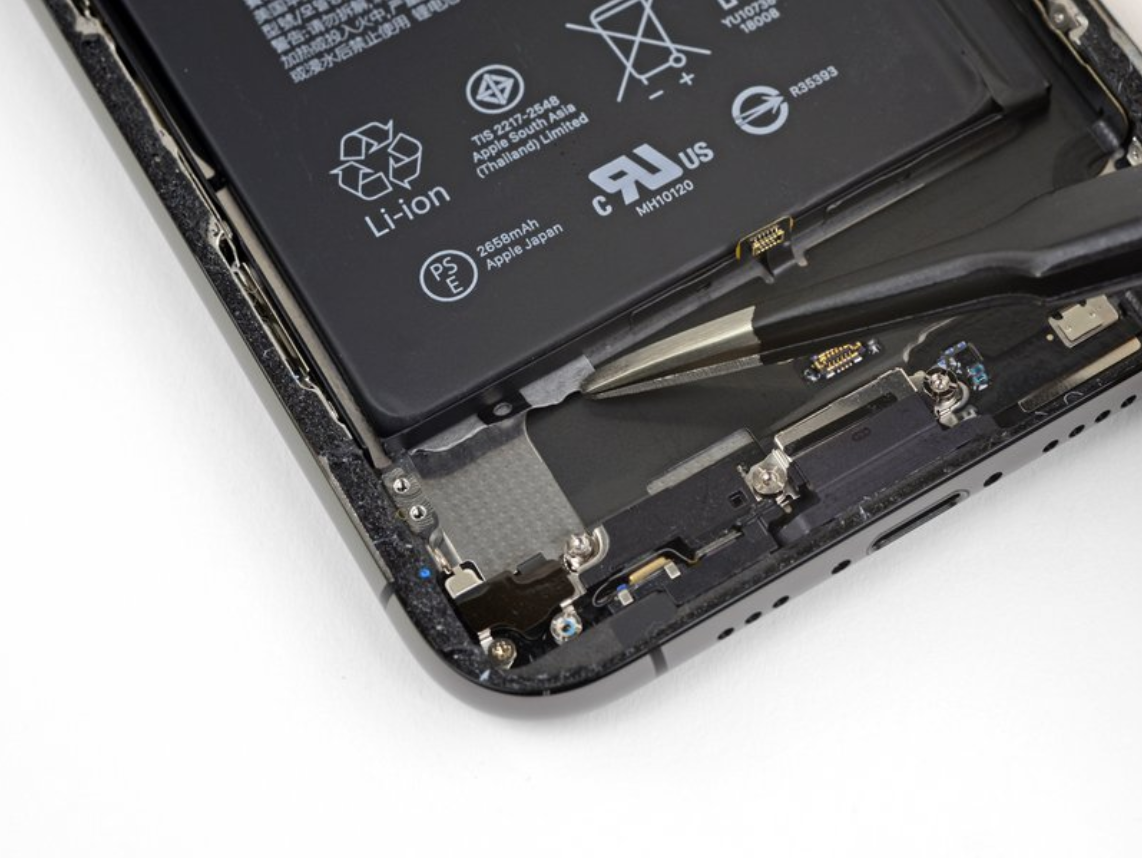

  • Separe a primeira aba adesiva da bateria da borda inferior da bateria.
  • Cada guia possui um pequeno loop no centro; insira uma ferramenta no loop se estiver com problemas para segurar a guia.
  • Não espetar a bateria com ferramentas afiadas. Uma bateria furada pode vazar produtos químicos perigosos ou pegar fogo.
  • Repita a etapa acima para separar as duas guias restantes da borda inferior da bateria.
  • Tome cuidado para não danificar o conector do cabo do alto-falante, próximo à aba adesiva central.
  • Nas etapas a seguir, você puxará cada aba para esticar lentamente o adesivo embaixo da bateria. Este adesivo especial de liberação elástica perde sua aderência quando esticada e sai da sua mão, permitindo que você levante a bateria com facilidade.
  • Se as tiras quebrarem, não entre em pânico! Eles nem sempre funcionam como pretendido.
  • Continue lendo algumas etapas adicionais para remover tiras quebradas.
  • Para aumentar suas chances de sucesso:
  • Não pressione a bateria. Segure o iPhone firmemente pelas laterais.
  • Mantenha as tiras planas e sem rugas ao puxar.
  • Puxe bem devagar , dando tempo para a tira esticar e separar. Demora cerca de 15 a 30 segundos de alongamento para remover cada tira.
  • Puxe em um ângulo baixo para que a tira não fique presa ao longo da borda inferior da bateria.
  • Se uma faixa se quebrar embaixo da bateria e não puder ser recuperada, passe para as outras faixas e continue com as etapas adicionais abaixo.

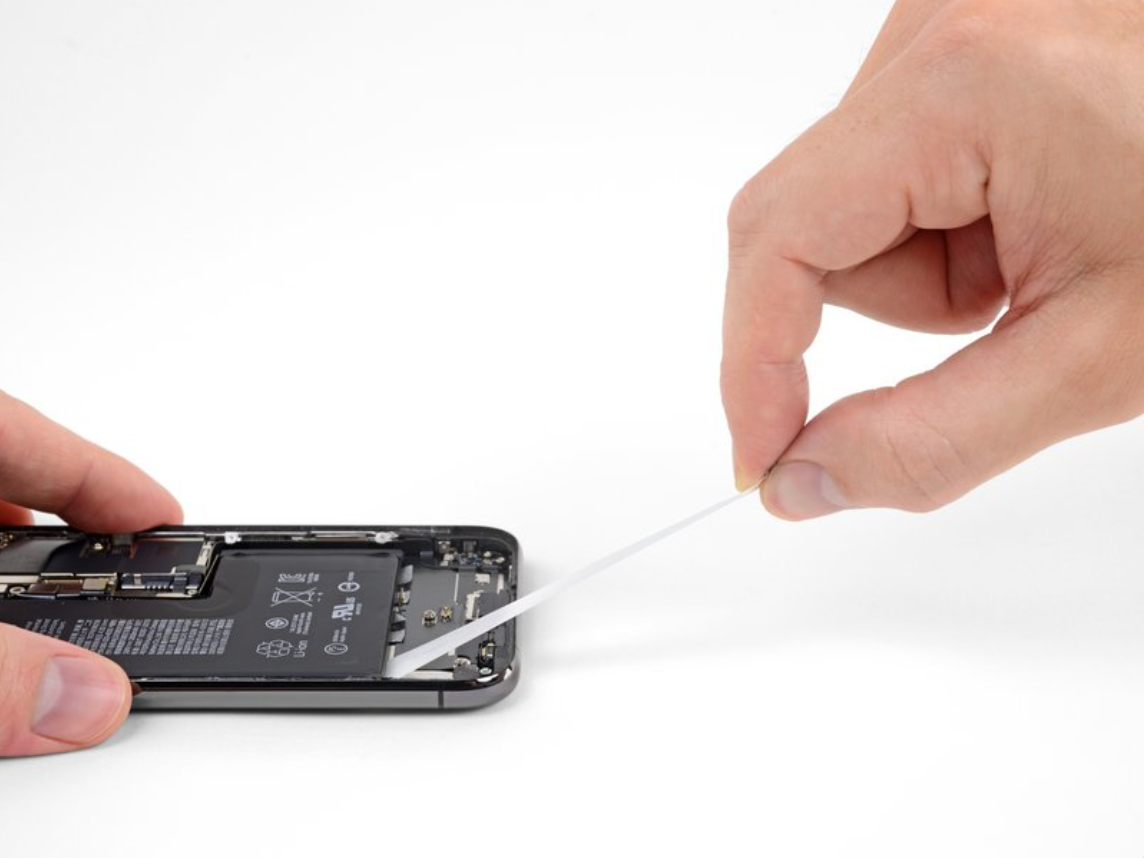

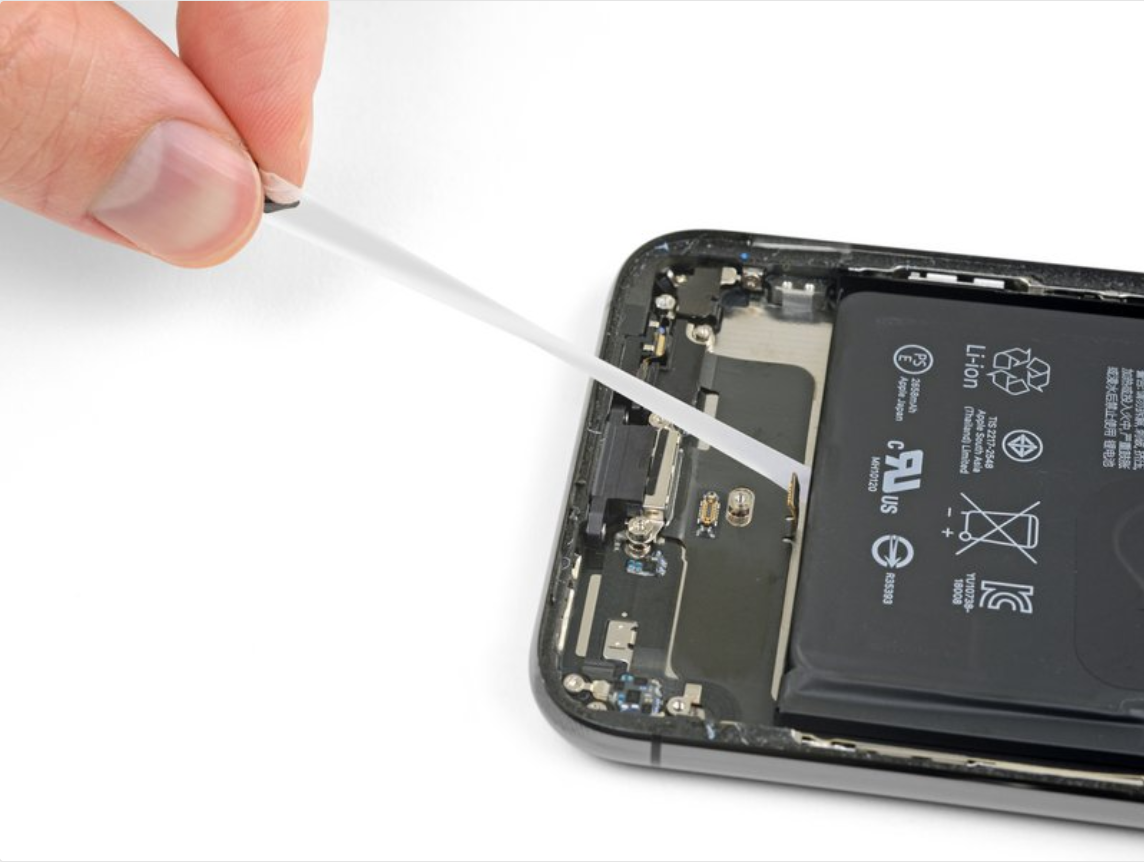

  • Pegue uma das abas adesivas externas da bateria e puxe-a lentamente para fora da bateria, em direção à parte inferior do iPhone.
  • Puxe com firmeza, mantendo a tensão constante na faixa até que ela se solte entre a bateria e a caixa traseira.
  • A tira se estenderá muitas vezes ao seu comprimento original. Continue puxando e agarre novamente a tira perto da bateria, se necessário.
  • Se as guias do adesivo da bateria quebrarem durante o processo de remoção, use os dedos ou uma pinça embotada para recuperar o comprimento restante do adesivo e continue puxando.
  • Se alguma das tiras adesivas quebrar sob a bateria e não puder ser recuperada, tente remover as tiras restantes e siga as instruções abaixo.
  • Remova a faixa central, tomando cuidado para não prendê-la no cabo flexível do alto-falante.

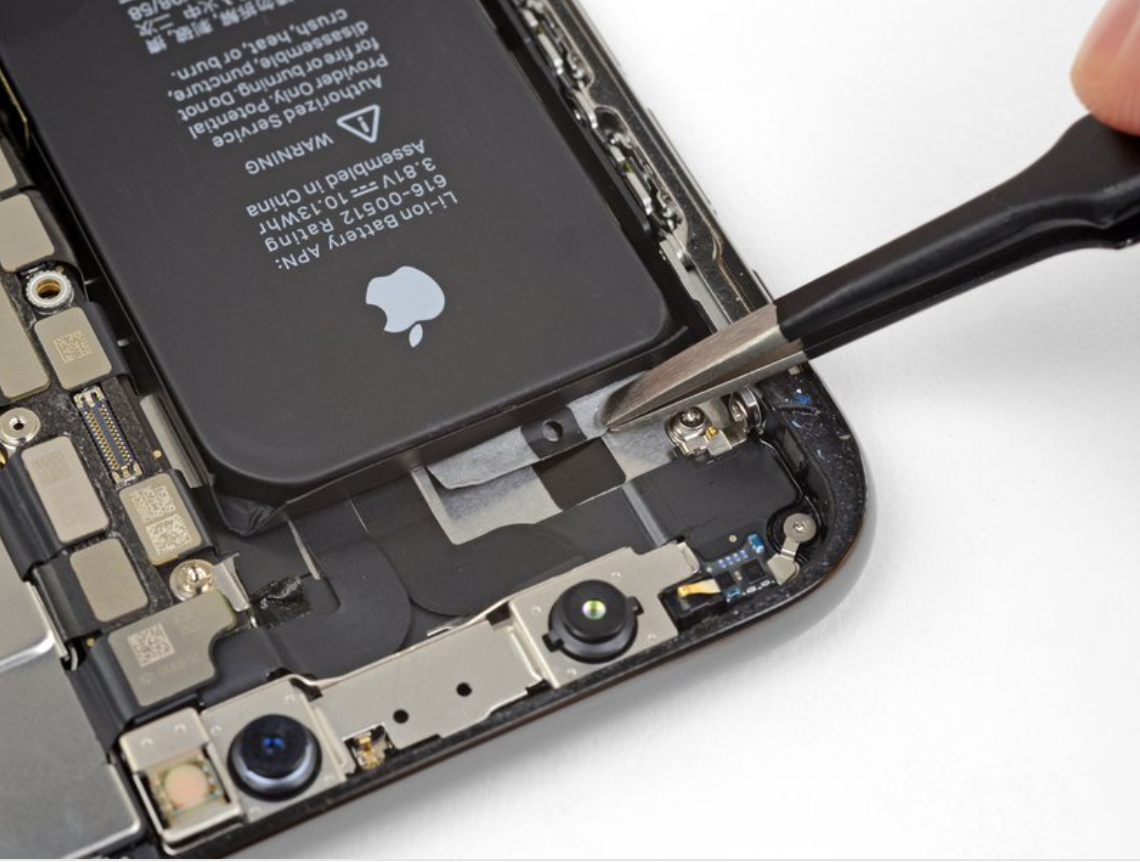

  • A guia de puxar final fica muito próxima ao hardware do Face ID. Se danificado, o Face ID só pode ser reparado pela Apple; portanto, trabalhe com cuidado.

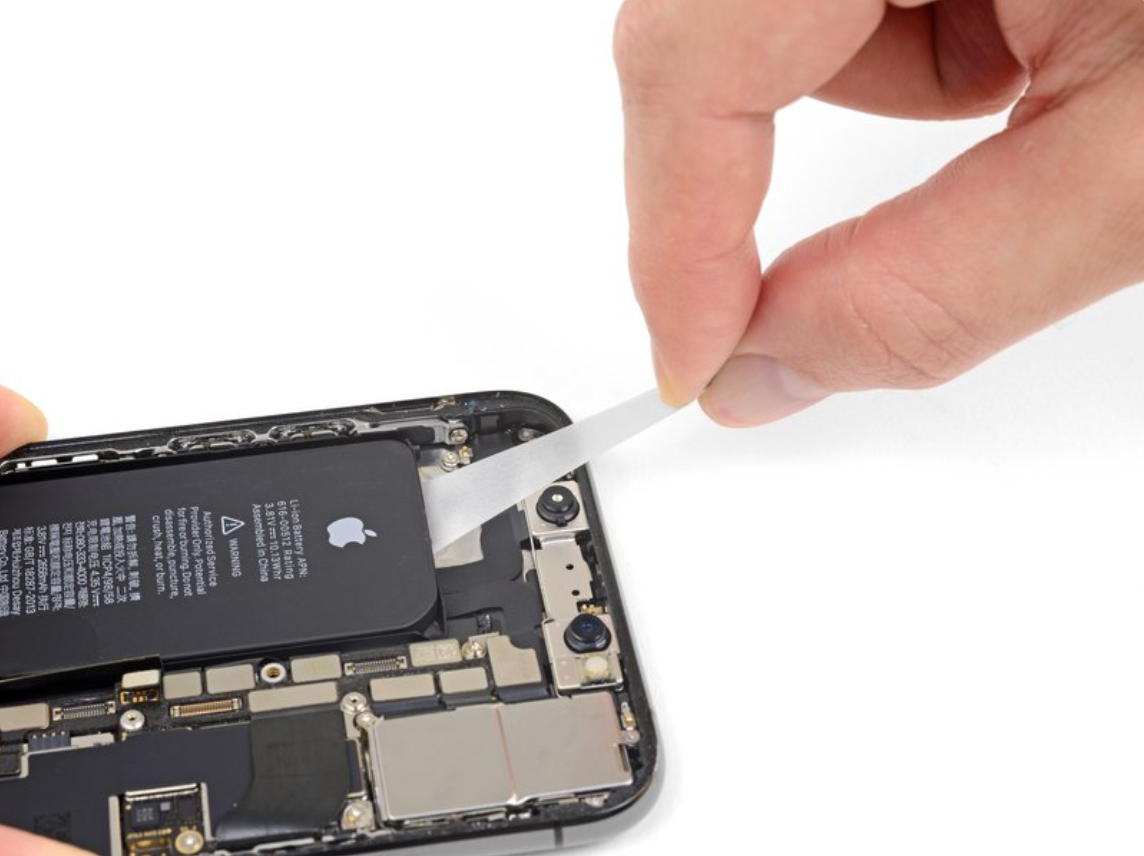

  • Descasque e separe a aba de puxar na tira adesiva final, na borda superior da célula superior da bateria.
  • Puxe e remova a fita adesiva final.
  • A tira pode arremessar a bateria quando se separar do iPhone, então segure a mão sobre a bateria para prendê-la mas não pressione a própria bateria, ou a pressão adicionada pode fazer com que a fita adesiva se quebre embaixo da bateria .
  • Se você removeu todas as quatro tiras adesivas com sucesso, pule a próxima etapa.
  • Caso contrário, se alguma das tiras adesivas quebrar sob a bateria e não puder ser recuperada, continue com o próximo passo abaixo.
  • Se alguma das fitas adesivas se romper e a bateria permanecer presa na caixa traseira, prepare um iOpener ou use um secador de cabelo para aquecer a caixa traseira diretamente atrás da bateria.
  • Aqueça o iPhone até que o estojo traseiro esteja um pouco quente demais para tocar confortavelmente. Não superaqueça o iPhone ou você pode acidentalmente acender a bateria.
  • Vire o iPhone de volta e passe um pedaço forte de barbante (como fio dental ou um fio fino de guitarra) embaixo da bateria.
  • Use luvas para proteger os dedos ou enrole cada ponta do barbante em torno de uma ferramenta.
  • Puxe a corda de um lado para o outro em um movimento de serra para separar o adesivo. Isso pode levar algum tempo, pois o adesivo demora a se deformar, mas com paciência ele será liberado. Não deforme ou danifique a bateria.
  • Comece pela borda superior ou inferior da bateria e puxe em direção ao meio. Não puxe a corda pelo terço médio da bateria ou poderá danificar os cabos de fita ou a bobina de carregamento sem fio diretamente embaixo.

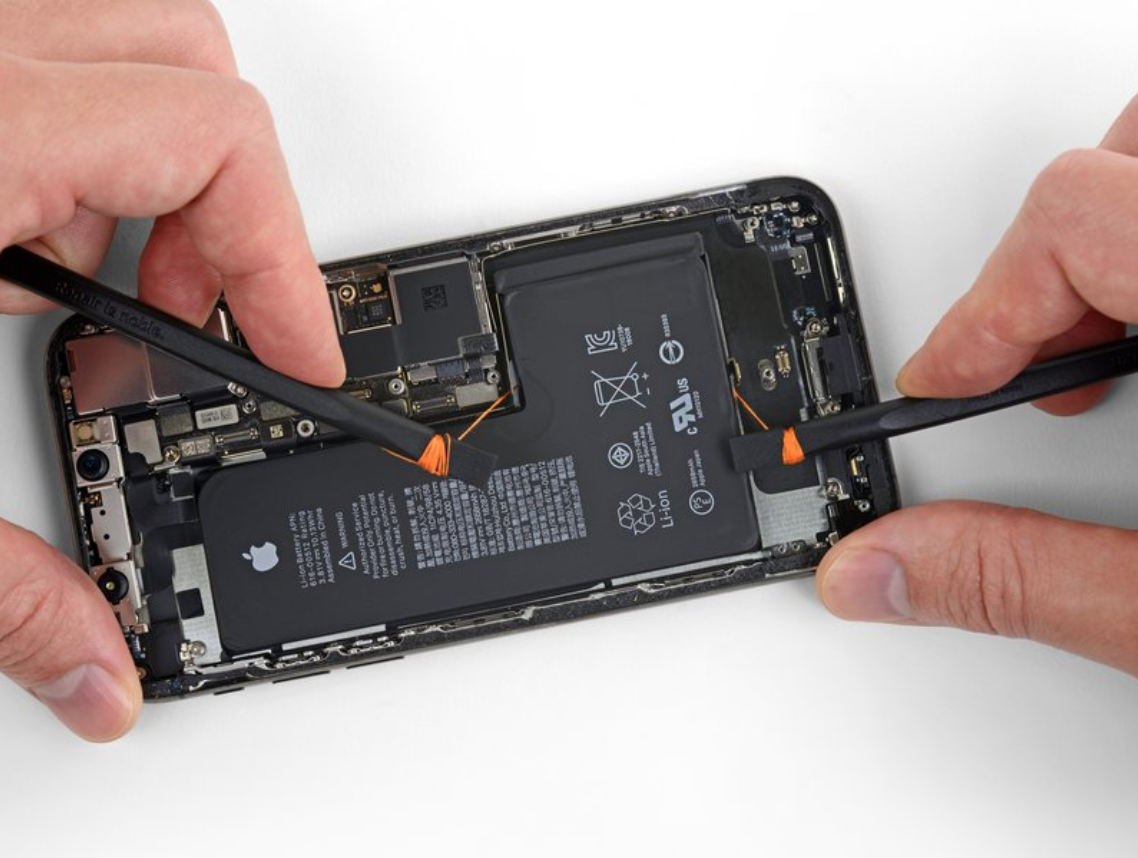

  • Se você optar por usar ferramentas de alavanca para levantar a bateria do iPhone, tome muito cuidado ou poderá danificar os cabos de fita ou a bobina de carregamento sem fio diretamente embaixo da bateria.

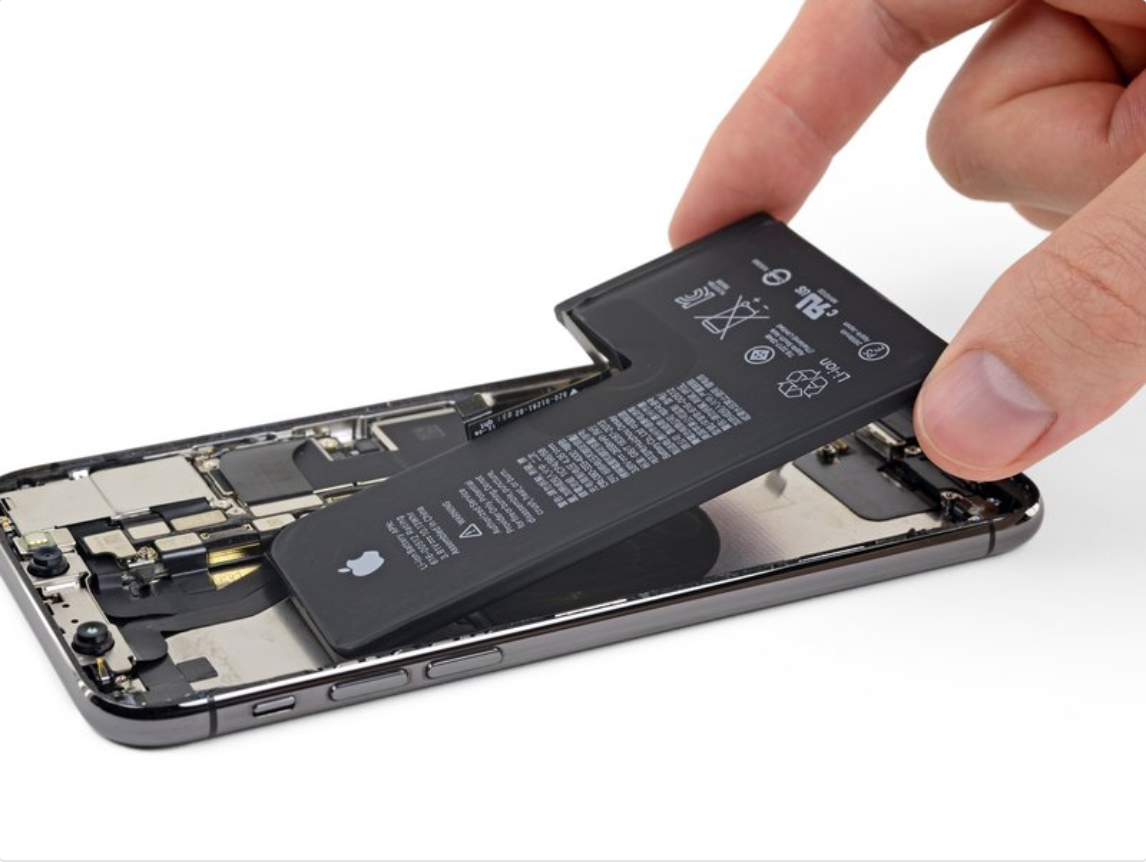

  • Segure a bateria pela borda inferior e remova-a do iPhone.
  • Reinstale o Taptic Engine e o alto-falante antes de instalar uma nova bateria. Isso ajuda a manter a bateria alinhada corretamente durante a instalação.
  • Se a peça de reposição não vier com adesivo, consulte este guia para obter ajuda na substituição das tiras adesivas da bateria.
  • Execute um reinício de força após a remontagem. Isso pode evitar vários problemas e simplificar a solução de problemas.

CONCLUSÃO

Se alguma das tiras adesivas se romper e a bateria permanecer presa no estojo traseiro, prepare um iOpener ou use um secador de cabelo para aquecer o estojo traseiro diretamente atrás da bateria. Deve ser um pouco quente demais para tocar confortavelmente.

O superaquecimento do iPhone pode acender a bateria.

Virar o telefone e usar um cartão de plástico para quebrar qualquer adesivo restante por trás da bateria.

Não insira o cartão na área entre o botão de diminuir o volume (-) e a extremidade superior da bateria, pois poderá danificar o cabo de controlo do volume por baixo.

Não force contra a placa lógica ou você pode danificar o telefone.

Mantenha o cartão o mais plano possível para evitar dobrar a bateria, o que pode danificá-la e liberar produtos químicos perigosos ou incendiar-se. Não use ferramentas afiadas para forçar a bateria.

Alternativamente, um pedaço de fio dental pode ser usado para separar a bateria do estojo traseiro. Uma alternativa mais forte ao fio dental é uma corda de violão desenrolada, como uma corda de 0,009 E de um conjunto de 12 cordas.

Passe o fio dental ou barbante atrás dos cantos superiores da bateria, junte as pontas, envolva-as em um pano dobrado e puxe-as uniformemente.
