Substituição da Bateria do iPhone X

INTRODUÇÃO

As baterias do iPhone degradam com o uso com o tempo, elas perdem a capacidade de manter uma carga completa. As baterias da Apple são classificadas para conter 80% de sua capacidade por até 500 ciclos de carga, que duram aproximadamente 18 a 24 meses para a maioria dos usuários. Quando a química da bateria está degradada, também pode fazer com que o iPhone funcione mais devagar. Use este guia para substituir a bateria e restaurar o iPhone ao desempenho total.

Se sua bateria estiver inchada, tome as devidas precauções .

Este guia o instrui a desconectar completamente a tela e remover o alto-falante inferior e o Taptic Engine para melhor acesso às tiras adesivas da bateria.

Para um desempenho ideal, depois de concluir este guia, calibre a bateria recém-instalada: Carregue-a em 100% e continue carregando por pelo menos mais duas horas. Em seguida, use o iPhone até desligar devido à bateria fraca. Por fim, carregue ininterruptamente para 100%.

DIFICULDADE MODERADA

TEMPO NECESSÁRIO 30 Á 120 MINUTOS

11 SESSÕES

34 PASSOS

Sessão 1 – Os Parafusos

Antes de começar, descarregue a bateria do iPhone abaixo de 25%. Uma bateria de íons de lítio carregada pode pegar fogo e / ou explodir se perfurada acidentalmente.
Desligue o seu iPhone antes de iniciar a desmontagem.
Remova os dois parafusos pentalobe de 6,9 mm de comprimento na borda inferior do iPhone.
Se os parafusos estiverem arrancados ou danificados, substitua os parafusos .A abertura da tela do iPhone comprometerá seus selos à prova d’água. Tenha as vedações de reposição prontas antes de prosseguir após esta etapa ou tome cuidado para evitar a exposição a líquidos se você montar o iPhone sem substituí-las.

Sessão 2 – Procedimento de Abertura

O aquecimento da borda inferior do iPhone ajudará a amolecer o adesivo que prende a tela, facilitando a abertura.
Use um secador de cabelo ou prepare um iOpener e aplique-o na borda inferior do telefone por cerca de 90 segundos para suavizar o adesivo por baixo.

Sessão 3 – Uso de Ventosa

As próximas duas etapas demonstram o iSclack, uma ferramenta útil que recomendamos para quem faz reparos frequentes. Se você não estiver usando o iSclack, pule duas etapas para um método alternativo.
Se o medidor de profundidade de plástico estiver conectado ao centro do iSclack, remova-o agora – não é necessário para telefones maiores como o iPhone X.
Posicione as ventosas perto da borda inferior do iPhone – uma na frente e outra na parte traseira.
Pressione as duas ventosas firmemente no lugar.
Se o monitor ou o vidro traseiro estiverem muito rachados, cobri-lo com uma camada de fita adesiva transparente pode permitir a aderência das ventosas. O iSclack também inclui dois pedaços de fita para esse fim.
Segure o iPhone com segurança e feche a alça do iSclack para separar levemente a tela da parte traseira do telefone.
Não tente separar completamente a tela; basta uma pequena abertura ao longo da borda inferior.
Insira uma palheta de abertura na folga.
Pule as próximas duas etapas e continue na etapa 7.

Sessão 4 – Uso de Ventosa 2

Deslize a palheta de abertura no canto inferior esquerdo e suba a borda esquerda do iPhone, cortando o adesivo que mantém a tela no lugar.
Não insira a palheta de abertura muito longe no iPhone ou poderá causar danos aos componentes internos.

Sessão 5 – Uso de Ventosa 3

Deslize a abertura e pegue a borda esquerda do telefone, começando pela borda inferior e movendo-se para os botões de controle de volume e a chave silenciosa, quebrando o adesivo que mantém a tela no lugar.
Pare perto do canto superior esquerdo da tela.

Sessão 6 – Uso de Ventosa 4

A borda superior da tela é presa com cola e clipes.
Deslizar a palheta de abertura em torno do canto superior do visor, enquanto puxa ou balançando o visor para baixo na direcção da porta do relâmpago.
Os clipes serão quebrados se você usar muita força. Trabalhe com cuidado e seja paciente.
Mais uma vez, não insira a palheta mais do que alguns milímetros – aproximadamente a largura do painel da tela – ou poderá danificar a matriz de sensores do painel frontal.
Deslize a palheta para o canto oposto e corte qualquer adesivo restante que prenda a tela.

Sessão 7 – Abra o Iphone

Abra o iPhone girando a tela para cima, do lado esquerdo, como a contracapa de um livro.
Não tente separar completamente a tela ainda, pois vários cabos frágeis ainda a conectam à placa lógica do iPhone.
Incline a tela contra algo para mantê-la apoiada enquanto estiver trabalhando no telefone.
Durante a remontagem, coloque a tela na posição, alinhe os clipes ao longo da borda superior e pressione com cuidado a borda superior no lugar antes de encaixar o restante da tela. Se não encaixar com facilidade, verifique as condições dos clipes ao redor do perímetro da tela e verifique se eles não estão dobrados.

Sessão 8 – Conjunto do Display

Remova os cinco parafusos Y000 que prendem o suporte do conector da placa lógica, dos seguintes comprimentos:
Três parafusos de 1,1 mm
Um parafuso de 3,1 mm
Um parafuso de 3,7 mm
Durante esse reparo, acompanhe cada parafuso e verifique se ele volta exatamente de onde veio para evitar danificar o iPhone.

Retire o suporte.
O suporte pode estar levemente aderido no lugar. Levante gentilmente, mas com firmeza, para separá-lo.
Durante a remontagem, este é um bom ponto para ligar o iPhone e testar todas as funções antes de selar a tela no lugar. Certifique-se de desligar o iPhone completamente antes de continuar trabalhando.

Use a ponta de uma espátula ou uma unha limpa para retirar o conector da bateria do soquete na placa lógica.
Tente não danificar o selo de silicone preto ao redor desta e de outras conexões da placa. Esses selos oferecem proteção extra contra a entrada de água e poeira.
Dobre o conector levemente para longe da placa lógica para impedir que ela entre em contato acidentalmente com o soquete e forneça energia ao telefone durante o reparo.

Use a ponta de uma espátula ou uma unha para desconectar o conector do conjunto do sensor do painel frontal.

Use a ponta de uma espátula para retirar o conector do cabo do digitalizador da tomada.
A localização recuada deste conector torna difícil reconectar. Não se apresse e alinhe-o com cuidado, depois pressione-o suavemente no lugar com a ponta dos dedos – primeiro um lado e depois o outro. Você deve sentir o clique no lugar.
Se alguma parte da tela não responder ao toque após o reparo, desconecte a bateria e recoloque esse conector, certificando-se de que ele se encaixe totalmente no lugar e de que não haja poeira ou outra obstrução no soquete.

Remova o conjunto da tela.
Durante a remontagem, faça uma pausa aqui se desejar substituir o adesivo à prova d’água ao redor das bordas da tela .

Sessão 9 – Auto Falantes Inferiores

Cuidado para não tocar nas três fileiras de placas de aterramento próximas à parte inferior do iPhone.
Remova os sete parafusos que prendem o suporte abaixo do Taptic Engine e do alto-falante:
Dois parafusos Y000 de 1,9 mm
Um parafuso Y000 de 1,2 mm
Um parafuso Y000 de 1,6 mm
Um parafuso Phillips de 2,4 mm
Um parafuso Phillips de 1,7 mm
Um parafuso Phillips de 1,5 mm

Levante o suporte pela borda mais próxima da bateria. Não tente removê-lo completamente, pois ele ainda está conectado através de um pequeno cabo flexível.

Retire o suporte.

Remova o parafuso Y000 de 2,1 mm que prende a tampa do conector do alto-falante.
Remova a tampa do conector do alto-falante.

Use a ponta de uma espátula para levantar e desconectar o conector do alto-falante.

Ao erguer o alto-falante, tome cuidado para não danificar o cabo flexível que você acabou de desconectar. Se necessário, mantenha-o de lado, para que o alto-falante tenha espaço para sair.
Insira um SPUDGER sob a borda superior do alto-falante, perto da borda do estojo do iPhone.
Levante e levante com cuidado a borda superior do alto-falante.
Ao reinstalar o alto-falante, verifique a posição do cabo flexível e verifique se ele não fica preso embaixo do alto-falante.

Segure o alto-falante pelas bordas laterais e balance-o de um lado para o outro, separando o adesivo que o prende à borda inferior do iPhone.
Puxe o alto-falante para fora da borda inferior do iPhone até que a junta adesiva se separe.

Retire o alto-falante.
A junta adesiva do alto-falante não é reutilizável. Retire qualquer resíduo adesivo restante com uma pinça.
Para ajudar a proteger contra intrusão de água e poeira, substitua a junta adesiva durante a remontagem. Prepare a área limpando-a com um pouco de álcool isopropílico e um pano sem fiapos ou filtro de café para que a junta adira corretamente. Instale uma nova junta no alto-falante e instale o alto-falante.

Sessão 10 – Motor Taptic

Remova o parafuso Phillips de 2,3 mm que prende o Taptic Engine.

Use um spudger para desconectar o cabo flexível do Taptic Engine, retirando-o do soquete.
Em seguida remova o motor taptic

Faça a remoção.

Sessão 11 – Bateria

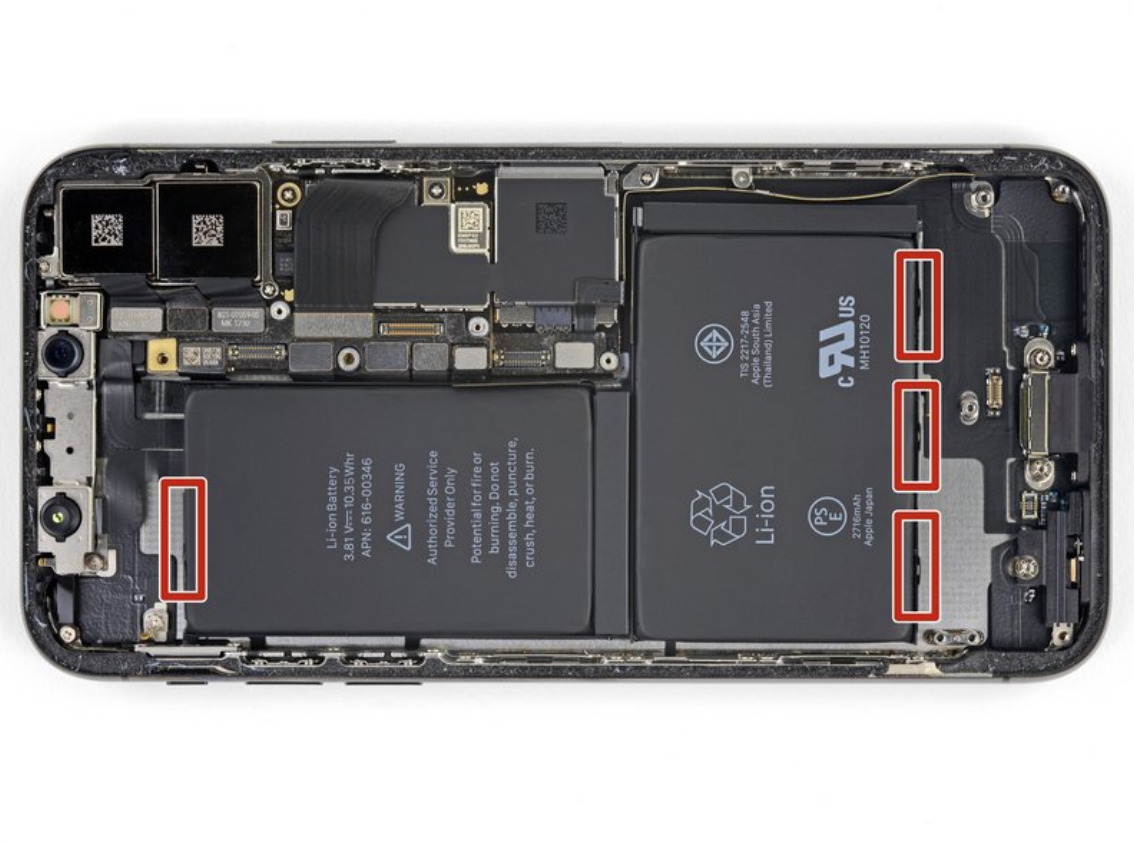

A bateria do iPhone X é presa à parte traseira por quatro pedaços de adesivo elástico – um na célula superior e três na parte inferior.
Cada pedaço de adesivo possui uma aba preta no final, levemente aderida à borda lateral da bateria.

Separe a primeira aba adesiva da bateria da borda inferior da bateria.
Cada guia possui um pequeno loop no centro; insira uma ferramenta no loop se estiver com problemas para segurar a guia.
Não espetar a bateria com ferramentas afiadas. Uma bateria furada pode vazar produtos químicos perigosos ou pegar fogo.

Repita a etapa acima para separar as duas guias restantes da borda inferior da bateria.
Tome cuidado para não danificar o conector do cabo do alto-falante logo abaixo da aba adesiva central.

Nas etapas a seguir, você puxará cada aba para esticar lentamente o adesivo embaixo da bateria. Este adesivo especial de liberação elástica perde sua aderência quando esticada e sai da sua mão, permitindo que você levante a bateria com facilidade.
Se as tiras quebrarem, não entre em pânico! Eles nem sempre funcionam como pretendido. Continue lendo algumas etapas adicionais para remover tiras quebradas.
Para aumentar suas chances de sucesso:Não pressione a bateria. Segure o iPhone firmemente pelas laterais.
Mantenha as tiras planas e sem rugas ao puxar.
Puxe bem devagar , dando tempo para a tira esticar e separar. Demora cerca de 15 a 30 segundos de alongamento para remover cada tira.
Puxe em um ângulo baixo para que a tira não fique presa ao longo da borda inferior da bateria.
Se uma faixa se quebrar embaixo da bateria e não puder ser recuperada, passe para as outras faixas e continue com as etapas adicionais abaixo.
Repita o processo nas outras 2 fitas.

Remova a faixa central, tomando cuidado para não prendê-la no cabo flexível do alto-falante.

A guia de puxar final fica muito próxima ao hardware do Face ID. Se danificado, o Face ID só pode ser reparado pela Apple; portanto, trabalhe com cuidado.
Descasque e separe a aba de puxar na tira adesiva final, na borda superior da célula superior da bateria.

Puxe e remova a fita adesiva final.
A tira pode arremessar a bateria quando se separar do iPhone, então segure a mão sobre a bateria para prendê-la mas não pressione a própria bateria, ou a pressão adicionada pode fazer com que a fita adesiva se quebre embaixo da bateria .
Se você removeu todas as quatro tiras adesivas com sucesso, pule a próxima etapa.
Caso contrário, se alguma das tiras adesivas quebrar sob a bateria e não puder ser recuperada, continue com o próximo passo abaixo.

Se alguma das fitas adesivas se romper e a bateria permanecer presa na caixa traseira, prepare um iOpener ou use um secador de cabelo para aquecer a caixa traseira diretamente atrás da bateria.
Aqueça o iPhone até que o estojo traseiro esteja um pouco quente demais para tocar confortavelmente. Não superaqueça o iPhone ou você pode acidentalmente acender a bateria.
Vire o iPhone de volta e passe um pedaço forte de barbante (como fio dental ou um fio fino de guitarra) embaixo da bateria.
Enrole as pontas do barbante em torno de um pano (ou use luvas) para proteger seus dedos.
Puxe a corda de um lado para o outro em um movimento de serra ao longo de todo o comprimento da bateria para separar o adesivo. Isso pode levar algum tempo, pois o adesivo demora a se deformar, mas com paciência ele será liberado. Não deforme ou danifique a bateria.Se você optar por usar ferramentas de alavanca para levantar a bateria do iPhone, tome muito cuidado ou poderá danificar os cabos de fita ou a bobina de carregamento sem fio diretamente embaixo da bateria.

Segure a bateria pela borda inferior e remova-a do iPhone.
Reinstale o Taptic Engine e o alto-falante antes de instalar uma nova bateria. Isso ajuda a manter a bateria alinhada corretamente durante a instalação.
Se a peça de reposição não vier com adesivo, consulte este guia para obter ajuda na substituição das tiras adesivas da bateria.
Execute um reinício de força após a remontagem. Isso pode evitar vários problemas e simplificar a solução de problemas.

CONCLUSÃO

Se alguma das tiras adesivas se romper e a bateria permanecer presa no estojo traseiro, prepare um iOpener ou use um secador de cabelo para aquecer o estojo traseiro diretamente atrás da bateria. Deve ser um pouco quente demais para tocar confortavelmente.

O superaquecimento do iPhone pode acender a bateria.

Virar o telefone e usar um cartão de plástico para quebrar qualquer adesivo restante por trás da bateria.

Não insira o cartão na área entre o botão de diminuir o volume (-) e a extremidade superior da bateria, pois poderá danificar o cabo de controlo do volume por baixo.

Não force contra a placa lógica ou você pode danificar o telefone.

Mantenha o cartão o mais plano possível para evitar dobrar a bateria, o que pode danificá-la e liberar produtos químicos perigosos ou incendiar-se. Não use ferramentas afiadas para forçar a bateria.

Alternativamente, um pedaço de fio dental pode ser usado para separar a bateria do estojo traseiro. Uma alternativa mais forte ao fio dental é uma corda de violão desenrolada, como uma corda de 0,009 E de um conjunto de 12 cordas.

Passe o fio dental ou barbante atrás dos cantos superiores da bateria, junte as pontas, envolva-as em um pano dobrado e puxe-as uniformemente.
